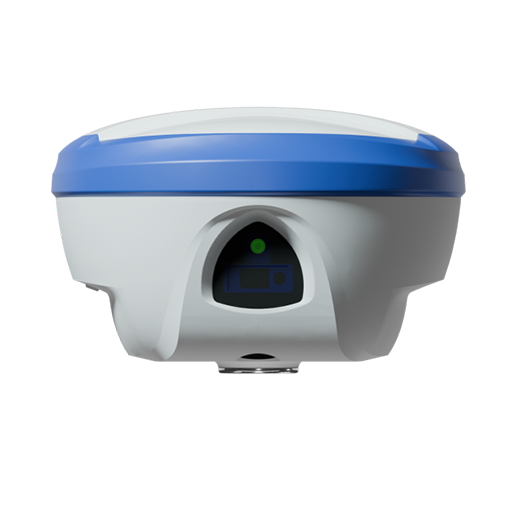

گیرنده مولتی فرکانس ماهواره‌ای توکناو (TOKNAV) مدل T40 Lite

مشخصات اصلی

تعداد کانال

1408

Cold start

<40s

مدت زمان شروع اولیه RTK

<10s

مدت زمان اتصال مجدد

< 1s

نرخ دریافت اطلاعات

کمتر از20Hz

سیگنال‌های ماهواره‌ای

GPS

L1C/A, L1C, L2P(Y), L2C, L5

GLONASS

L1, L2, L3

BEIDOU

B1I, B2I, B3I, B1C, B2a, B2b

GALILEO

E1/E5a/E5b/E6

QZSS

L1, L2, L5

SBAS

L1

Navic

L5

مشخصات فیزیکی

جنس بدنه

آلیاژ منیزیوم با پوشش ضخیم از ABS/PC

ابعاد

134mm*134mm*86mm

وزن

<0.78Kg

محدوده دمای عملیاتی

-30 درجه سانتیگراد تا +65 درجه سانتیگراد

محدوده دمای ذخیره سازی

-40 درجه سانتیگراد تا +80 درجه سانتیگراد

ضربه

مقاوم در برابر افتادن از ارتفاع 1.5 متری بر روی سطح بتنی

استاندارد IP

IP68

دقت تعیین موقعیت

استاتیک

Horizontal: ±(2.5 mm + 1 ppm) RMS Vertical: ±(5 mm + 1 ppm) RMS

RTK

Horizontal: ±(8mm + 1ppm ) RMS , Vertical: ±(15mm + 1ppm) RMS

دقت برآورد زمان

20 نانو ثانیه

دقت براورد سرعت

0.03 متر برثانیه

DGPS

Horizontal: (0.4m) RMS , Vertical: (0.8m) RMS

SINGLE

Horizontal: (1.5m)RMS , Vertical: (2.5m) RMS

برداشت لیزری

در محدوده 5 متر حداکثر 2.5 سانتی متر

دقت تیلت سنسور

کمتر از 2 سانتی متر در 60 درجه انحراف

ارتباطات وذخیره سازی داده خام

WiFi

802.11a/b/g/n/ac

بلوتوث

BR+EDR+BLE

فرمت داده

NMEA-0183 outputs, RTCM3.X

حافظه داخلی

8GB

NFC

پشتیبانی از تکنولوژی NFC

رادیو داخلی

توان ارسال اطلاعات

1.5W/0.5W

مدل

Tx/Rx

محدوده فرکانس

410MHz-470MHz

پروتکل

TRIMTALK/TRIMMK3/SOUTH/TRAMSEOT

منبع تغذیه

ظرفیت باتری

6500mAh, 7.4V

عمر باتری

بیشتر از 16 ساعت

ولتاژ

USB PD 15V/2A 5V/3A

سیستم کاربری

سیستم عامل

Linux

رابط صوتی

رابط صوتی هوشمند

System Config

سیستم عامل

Linux

بیشتر

Internal noise level

<1mm

انحراف مرکز فاز آنتن

<2.5mm

دفت پیاده سازی با AR

Horizontal: ±（8mm+1ppm）; Vertical: ±（15mm+1ppm）

Air Baud Rate

4800, 9600, 19200

اندازه سنسور

1/3.06 اینچ

دیافراگم

f/2.9

وضوح

4224*3200

Field of view

D44°H=35°V=26.5°

اعوجاج

<1%

اندازه سنسور دوربین AR

1/2.8 اینچ

دیافراگم دوربین AR

f/2.5

اعوجاج دوربین AR

<0.38%

وضوح دوربین AR

1920*1080

گیرنده T40 Lite

1 دستگاه

Type-Cآداپتور شارژر

1 عدد

Type-C به Type-Cکابل شارژ

1 عدد

آنتن رادیو

1 عدد

T40 Lite گیرنده‌ای قابل حمل که به ماژول 1408 کاناله با دقت بالا مجهز شده است و قابلیت دریافت سیگنال‌های ماهواره‌ای از تمامی منظومه‎ ها و باندهای فرکانسی را داراست. این دستگاه با پشتیبانی از بلوتوث، WiFi و رادیو داخلی و دوربین AR گزینه‌ای کامل و کارآمد برای پروژه‌های نقشه‌برداری است. در این گیرنده امکان اندازه گیری لیزری با دقت بالا فراهم شده است، همچنین استفاده از AR stakeout موجب تسهیل در عملیات پیاده‌سازی شده و دقت و سرعت انجام پروژه را به شکل قابل توجهی افزایش می‌دهد.

LINUX SMART SYSTEM

پلتفرم لینوکس با پردازنده ARM Cortex-A7، توان محاسباتی بالا و قابلیت توسعه‌پذیری نامحدود را برای ارتقاء عملکرد این گیرنده فراهم کرده است.

FULL GNSS CONSTELLATION

ماژول موقعیت‌یابی دقیق گیرنده T40 Lite با داشتن 1408 کانال، توانایی پشتیبانی از تمامی منظومه‌های تعیین موقعیت ماهواره‌ای (GPS, GLONASS, GALILEO, BEIDOU, QZSS, IRNSS, SBAS) را دارد

TILT SENSOR

دارای تیلت سنسور دقیق با قابلیت تصحیح خطای انحراف از تراز به‌صورت آنی و حذف نقاط خطادار در برداشت RTK.

AR REAL-TIME STAKEOUT

دوربین حرفه‌ای با زاویه دید بسیار وسیع و کیفیت بالا، امکان پیاده‌سازی در محل را با دقت بیشتر به‌صورت آسان فراهم می‌کند.

LASER MEASUREMENT

مجهز به ماژول لیزری با دقت میلی‌متری، ترکیب شده با INS(Inertial Navigation Systems) ، برای اندازه‌گیری با لیزر در محیط‌های پیچیده.

IP68

بدنه با جنس آلیاژ منیزیوم و طراحی صنعتی منطبق با استاندارد IP68، مقاوم در برابر گردوغبار، آب و شرایط محیطی سخت.
