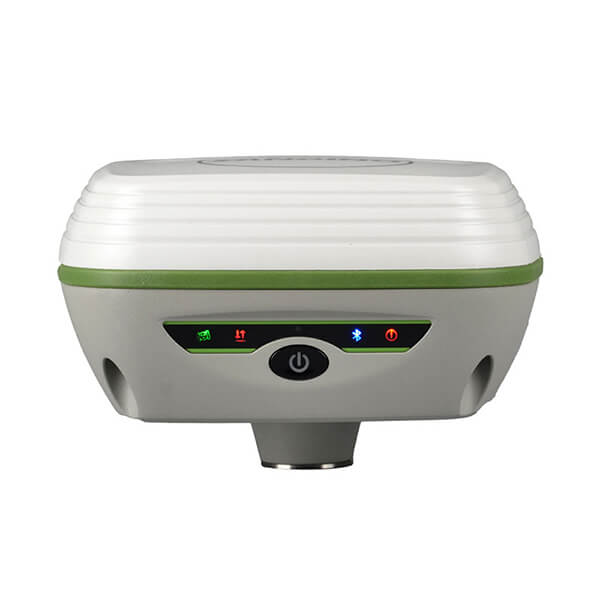

گیرنده مولتی فرکانس ماهواره‌ای سندینگ مدل T7

مشخصات اصلی

برند

SANDING

تعداد کانال

1760کانال

مدت زمان شروع اولیه RTK

<7s

ضریب اطمینان

بیشتر از 99.99%

نرخ دریافت اطلاعات

حداکثر تا 100Hz

سیگنال‌های ماهواره‌ای

GPS

L1C/A, L1PY, L2C,L2P,L5

GLONASS

L1CA,L2CA, L2P, L3 CDMA

BEIDOU

B1I, B1C, B2a, B2I, B3

GALILEO

E1, E5a,E5b, E5,AltBoc

QZSS

L1C/A, L2C, L5

SBAS

Egnos, WAAS, GAGAN, MSAS, SDCM (L1,L5)

Navic

L5

مشخصات فیزیکی

جنس بدنه

Magnesium alloy shell + ABS/PC plastic top cover

ابعاد

135mm (قطر) * 84.75mm (ارتفاع)

وزن

0.97kg

محدوده دمای ذخیره سازی

55- تا 85+ درجه سانتیگراد

ضد آب/گرد وغبار

IP68 dust proof, مقاوم در برابرغوطه ور شدن در عمق یک متری به مدت 30 دقیقه

ضربه

مقاوم در برابر افتادن از ارتفاع 2 متری بر روی سطح بتنی

رطوبت

100%,Condensing

دقت تعیین موقعیت

بدون دریافت تصحیحات

Horizontal: 1.2m Vertical: 1.9m

استاتیک

Horizontal: ± 2.5mm + 0.1ppm، Vertical: ± 3.5mm + 0.4ppm

RTK

Horizontal: ±6mm + 0.5ppm ، Vertical: ±10mm + 1ppm

دقت تیلت سنسور

کمتر از 2 سانتی متر در 60 درجه انحراف

تیلت سنسور

تیلت سنسور

ماژول IMU(60°) شش محوره

دماسنج

سنسور هوشمند دما به منظور مانیتورینگ دمای گیرنده

IMU

ماژول IMU شش محوره(بدون نیاز به کالیبراسیون)

ارتباطات وذخیره سازی داده خام

WiFi

802.11a/b/g/n/ac

بلوتوث

Bluetooth 4.0 standard, support for android, ios cellphone connection

فرمت داده

RTCM2x, RTCM3x

حافظه داخلی

8گیگابایت حافظه داخلی،پشتیبانی از قابلیت بازنویسی حافظه،توانایی ذخیره سازی داده خام برای بیش از یک سال با فاصله زمانی پنج ثانیه

درگاه ارتباطی

7pin lemo به منظور اتصال رادیو و منبع تغذیه خارجی, USB Type C برای انتقال داده و شارژ باتری داخلی پورت آنتن رادیو و محل جایگذاری سیمکارت

شبکه دیتا/اینترنت موبایل

Standard Function, WCDMA/CDMA2000/TDD-LTE/FDD-LTE 4G network modem, downward compatible with 3G GPRS/EDGE

فرمت داده تفاضلی

RTCM2.x, RTCM3.x

خروجی داده‌های GPS

NMEA 0183, PJK Plane coordinate, Binary code

NFC

ارتباط سریع کنترلر با گیرنده به وسیله تکنولوژی NFC از فاصله 10 سانتی متری

منبع تغذیه

باتری

3.7V, باتری داخلی 6800 میلی آمپرلیتیوم یون

عمر باتری

rover(15 h), static(20h)

سیستم کاربری

OS system

Intelligent LINUX Operating System

طراحی

دکمه

کلید روشن / خاموش

نشانگر

نشانگر روشن/خاموش ، نشانگراتصال بلوتوث ، نشانگر دریافت تصحیحات ، نشانگر دریافت سیگنال ماهواره ای

Outstanding GNSS Performance

مجهز به نسل جدید بورد های قدرتمند 1760 کاناله محصول کمپانی سپتنتریو بلژیک با امکان ردیابی تمام منظومه های ماهواره ای از جمله (GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS, SBAS). این گیرنده با دارا بودن آنتن قدرمتمند جهت در یافت امواج GNSS با تاثیر پذیری کم در مقابل مداخلات محیطی بیشترین تعداد ماهواره های ممکن را ردبابی کرده و شرایط کار در محیط های چالشی را فراهم می آورد.

SoC, New System Structure

تکنولوژی SoC به معنی System On Chip میباشد که جدیدترین تکنولوژی طراحی بورد های الکترونیکی است که میتواند انواع ماژول های مورد نیاز را در یک پردازنده کوچک جمع آوری کند که این امر باعث افزایش سرعت کاری گیرنده، مصرف باطری کمتر، سرعت اتصال بلوتوث بالاتر و همچنین کاهش وزن دستگاه میشود.

Innovative Design

طراحی خلاقانه در این گیرنده امکان راه اندازی تمامی امکانات دستگاه تنها با فشردن یک دکمه را فراهم میکند  همچنین چهار نشانگر موجود بر روی گیرنده اطلاعات عمومی مورد نیاز را در اختیار اپراتور قرار میدهد. علاوه بر این اسپیکر دوگانه موجود بر روی دستگاه رابط صوتی با کیفیت صدای بسیار بالا را تضمین خواهد کرد.

Long Range Radio Link

ماژول رادیو داخلی مولتی پروتکل دوطرفه موجود بر روی دستگاه با محدوده فرکانسی 410-470 MHz  با پشتیبانی از پروتکل های TrimTalk450S, TrimMark3, SOUTH, CHC, SATEL, Hi-Target و همچنین مجهز به تکنولوؤی FarLink با کارآمدی بالا برد رادیو داخلی این گیرنده را تا 8 کیلومتر افزایش داده که در مقیاس کاری متوسط تمام نیازمندی های مشتریان را برآورده میکند.

Barrier-Free Measurement

باطری داخلی با ظرفیت 6800 میلی آمپر ساعت با عمر باطری بالای 10 ساعت یک روز کامل کاری را پشتیبانی میکند. همچنین با استفاده از تکنولوژی Fast Charge امکان شارژ مجدد باطری در عرض 5 ساعت فراهم شده است. سلول های باطری در این گیرنده امکان تکمیل چرخه شارژ با تعداد بسیار بالا را دارند که افزایش عمر باطری را تضمین میکند.

IMU Survey

تصحیح خطای انحراف تراز در هنگام برداشت و پیاده سازی تا °60 امکان برداشت سریع تر و دقیق تر در نقاط غیر قابل دسترس را فراهم میکند. دقت 2cm در برداشت با زاویه انحراف تراز 45° کارآمدی دستگاه را تا %20 افزایش خواهد داد.
