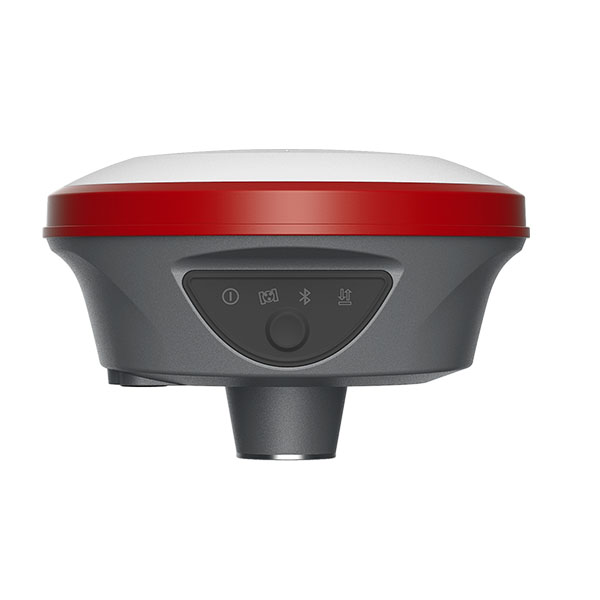

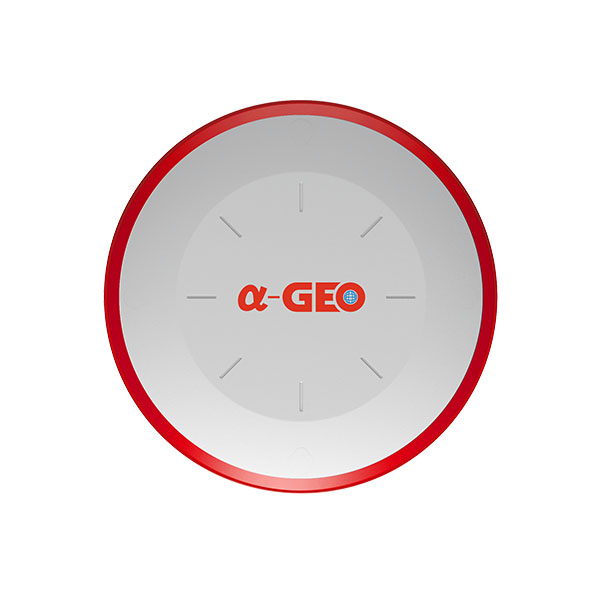

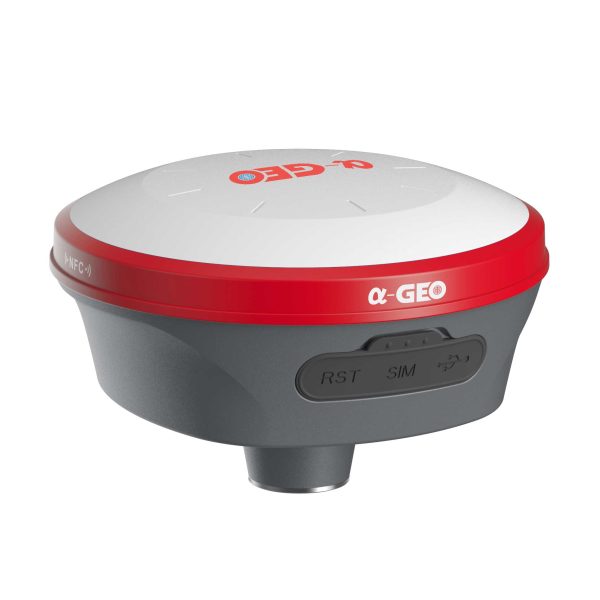

گیرنده‌ مولتی‌فرکانس‌‌‌ماهواره‌ای آلفاژئو (Alpha-Geo) مدل NetBox 3

NetBox 3

دستگاه NetBox 3 نسل جدیدی از گیرنده های هوشمند و کوچک تعیین موقعیت ماهواره ای است که با طراحی و امکانات منحصر بفرد خود در کلیه پروژه های نقشه برداری کاربرد داشته و از آخرین تکنولوژی های روز در آن استفاده شده است. گیرنده NetBox 3 مجهر به کلیه امکانات سخت افزاری و نرم افزاری مانند ماژول بلوتوث،پکیج نرم افزاری پیشرفته و از همه مهم تر باتری داخلی با تکنولوژی Fast Charge می باشد.تکنولوژی تیلت سنسور IMU با قابلیت تصحیح انحراف تا 120 درجه بدون نیاز به کالیبراسیون و پردازشگر پیشرفته و قدرتمند بکار رفته در این گیرنده، عملیات نقشه برداری را از هر زمانی دقیق تر و آسان تر کرده است.

WIFI & WEBUI

همواره سهولت دسترسی به تنظیملت اصلی گیرنده یکی از دغدغه های کاربران بوده که این مهم با استفاده از WIFI و WEBUI در این دستگاه مرتفع گردیده است. با استفاده ازWEBUI در گیرندهNetBox 3 میتوان به راحتی به تمامی تنظیمات اصلی گیرنده بدون نیاز به کابل و نرم افزار واسط دسترسی پیدا کرد.

IMU TILT SENSOR

به لطف آخرین نسل تکنولوژی تیلت سنسور (IMU) امکان تصحیح خطای انحراف تراز تا 120 درجه فراهم شده تا بسیاری از نقاط غیر قابل دسترس مانند کنج ساختمان ها، جنب ستون ها و …توسط گیرنده NetBox 3 به آسانی و با بالاترین دقت ممکن قابل برداشت و یا پیاده سازی باشند.

AR

نقشه برداران می توانند با استفاده از دوربین 5 مگا پیکسلی تعبیه شده در زیر دستگاه در هنگام پیاده سازی با استفاده از فلش هایی که بر روی صفحه نمایش کنترلر ظاهر می شوند با صرف کمترین زمان بدون نیاز به تغییر جهت عمل پیاده سازی را با بیشترین دقت انجام دهند.

G-RTK

تکنولوژی GYPSOPHILA RTK یا همان G-RTK گیرنده NetBox 3 ظرفیت پردازش داده ها در روش RTK را تا 80% افزایش داده و باعث پردازش موازی سیگنال های ماهواره ای و تصحیحات بصورت همزمان و با الگوریتم های مختلف می شود . با استفاده از این تکنولوژی امکان خطا در محاسبات بسیار کاهش یافته و دیتای خروجی گیرنده با درصد اطمینان و ثبات بیشتری عرضه می شود. همچنین سرعت REINITIALIZE گیرنده تا 30 درصد افزایش پیدا میکند.

GSM & UHF RADIO

به منظور توانایی کار در روش RTK با دقت بالا در مناطق فاقد پوشش اینترنتی، ماژول رادیویی داخلی یکپارچه، امکان کار درمحدوده 7-5 کیلومتر در بازه فرکانسی 410-470 مگاهرتز را فراهم میکند.علاوه بر این به درخواست، امکان نصب رادیو FarLink با محدوده عملکرد 20-15 کیلومتر فراهم می باشد. همچنین ماژول 4G داخلی گیرنده، اتصال بدون قطعی و با کیفیت بالا برای دریافت دیتا تحت شبکه موبایل را تضمین میکند.

IP67

با توجه به دارابودن نشان استاندارد حفاظتی IP67 گیرندهNetBox 3 را با آسودگی در شرایط مختلف آب و هوایی بکار بگیرید. طراحی سنسور های درون گیرنده موجب خاموش شدن خودکار در دمای خارج از محدوده استاندارد تعریف شده (بالاتر از 80 درجه سانتی گراد )میگردد تا کوچک ترین صدمه ای به گیرنده و اجزای الکترونیکی دستگاه وارد نشود. با بهره گیری از این استاندارد و تکنولوژی OHO کارکرد گیرنده NetBox 3 در تمامی شرایط آب و هوایی تضمین می گردد.

ANTI JAMMING

پارازیت در سیگنال های الکترومغناطیسی منجر به اختلال یا قطع ارتباط مخابراتی و ماهواره ای می شودکه باعث قطع شدن فرایند تعیین موقعیت ماهواره ای است . اما از انجایی که ما همواره در جهت سهولت کار نقشه برداران قدم بر میداریم با پیش بینی های به موقع این مشکل بزرگ را برای کاربران از بین برده ایم. گیرنده های NetBox 3 با بهره گیری از تکنولوژی آنتی جمینگ حفاظت همزمان سیگنال های L1/L2/L5 را دارد، و شرایط کاری بسیار با ثبات تری را برای تعیین موقعیت ماهواره ای پروژه های شما فراهم می سازد.

FULL GNSS CONSTELLATION

نسل جدید چیپست های GNSSمورد استفاده در گیرنده NetBox 3 ضمن پشتیبانی از تمامی منظومه های تعیین موقعیت ماهواره ای (GPS,GLONASS,GALILEO,BEIDOU,QZSS,IRNSS,SBAS) با تکیه بر آنتن مخصوص چند لایه ، موجب عملکرد ویژه گیرنده فوق در مناطق شهری ، مجاورت ساختمان های بلند و همچنین مناطق با پوشش گیاهی فشرده می شود.

مشخصات اصلی

تعداد کانال

1408

Hot start

<15s

Cold start

<60s

دقت نمایش زمان

20ns

مدت زمان شروع اولیه RTK

<10s

ضریب اطمینان

بیشتر از 99.99%

مدت زمان اتصال مجدد

< 1s

نرخ دریافت اطلاعات

1Hz-20Hz

سیگنال‌های ماهواره‌ای

GPS

L1C/A, L1C, L2P(Y), L2C, L5

GLONASS

L1, L2, L3

BEIDOU

B1I, B2I, B3I, B1C, B2a, B2b

GALILEO

E1/E5a/E5b/E6

QZSS

L1/L2/L5/L6

SBAS

L1, L5

IRNSS

L5

مشخصات فیزیکی

جنس بدنه

Magnesium alloy

ابعاد

131mm*64mm

وزن

0.76Kg

محدوده دمای عملیاتی

40- تا 75+ درجه سانتیگراد

محدوده دمای ذخیره سازی

55- تا 85+ درجه سانتیگراد

ضربه

مقاوم در برابر افتادن از ارتفاع 2 متری بر روی سطح بتنی

لرزه

MIL-STD-810G

رطوبت

100%,Condensing

استاندارد IP

IP67 مقاومت در برابر گرد غبار، مقاوم در برابر غوطه ور شدن در عمق یک متری به مدت 30 دقیقه

دقت تعیین موقعیت

بدون دریافت تصحیحات

H:(0.25m+1ppm)RM V:(0.50m+1ppm)RMS

استاتیک

Horizontal: ±(2.5mm + 0.5ppm)RMS , Vertical: ±(5mm + 0.5ppm)RMS

RTK تک بیس لاین کمتر از30 کیلومتر

Horizontal: ±(8mm + 1ppm ) RMS , Vertical: ±(15mm + 1ppm) RMS

NETWORK RTK

Horizontal: ±(8mm + 0.5ppm)RMS , Vertical: ±(15mm + 0.5ppm)RMS

دقت برآورد زمان

10 نانو ثانیه

دقت براورد سرعت

0.03 متر بر ثانیه

دقت تیلت سنسور

کمتر از 2 سانتی متر در 60 درجه انحراف

تیلت سنسور

تیلت سنسور

از نوع IMU نه محوره و 120 درجه (بدون نیاز به کالیبراسیون)

ارتباطات وذخیره سازی داده خام

LEMO port (5pin)

قابلیت اتصال به منبع تغذیه خارجی، قابلیت ارتباط با رادیو خارجی و پورت کنترل سریال

USB Type-C port

دانلود داده خام/ شارژ باطری

محل قرارگیری سیمکارت

پشتیبانی از Nano-SIM

پورت آنتن

رابط آنتن رادیویی

WiFi

802.11b\g Standard, access point & client mode , امکان دسترسی به نقطه اتصال به منظور ارسال تصحیحات

بلوتوث

Fully Integrated Bluetooth V5.2, Range ≤ 50m

فرمت داده

RTCM2x, RTCM3x, CMR & CMR+ ,sCMRx, dat, RINEX,NMEA outputs

حافظه داخلی

8گیگابایت حافظه داخلی،پشتیبانی از قابلیت بازنویسی حافظه،توانایی ذخیره سازی داده خام برای بیش از یک سال با فاصله زمانی پنج ثانیه

ماژول سیمکارت

Integrated full frequency multi band 4G modem, supports WCDMA/CDMA2000/TDD-LTE/FDD-LTE

WEBUI

پشتیبانی از تنظیمات/برداشت تحت WEBUI

رادیو داخلی

توان ارسال اطلاعات

1/2W,(switchable) تا20کیلومتر در صورت استفاده از رادیو FarLink

محدوده فرکانس

410MHz-470MHz, با قابلیت تنظیم فرکانس

پروتکل

Alpha Talk15/TRIMTALK 450S /SOUTH/Satel/PCC-EOT

منبع تغذیه

ظرفیت باتری

باتری لیتیوم یون داخلی با ظرفیت 7000mAh, پشتیبانی از USB Type-C fast charging

ولتاژ باتری

ورودی 9 تا 24 ولت DC از منبع خارجی بر روی پورت 5pin LEMO

عمر باتری

Rove mode :15h base mode :7h Static mode :17h

سیستم کاربری

سیستم عامل

Intelligent LINUX operating system

کنترلرهای قابل پشتیبانی

تمام دستگاه‌های اندرویدی با نرم افزار مربوطه

رابط صوتی

رابط صوتی هوشمند

نحوه دریافت تصحیحات

تصحیحات اینترنتی, تصحیحات رادیویی

طراحی

دکمه

کلید روشن / خاموش

نشانگر

نشانگر روشن/خاموش ، نشانگراتصال بلوتوث ، نشانگر دریافت تصحیحات ، نشانگر دریافت سیگنال ماهواره ای

System Config

سیستم عامل

Intelligent LINUX operating system
