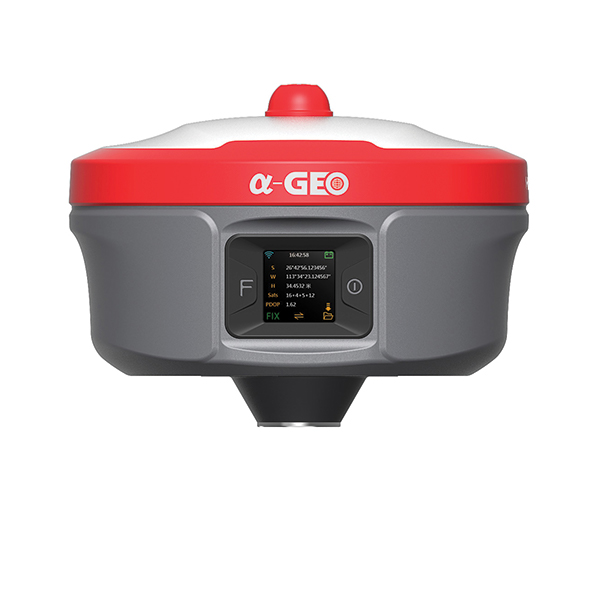

گیرنده مولتی‌فرکانس‌ماهواره ای آلفاژئو (Alpha-Geo) مدل Matrix Ultra

Matrix Ultra

گیرنده Matrix Ultra نسل جدیدی از گیرنده‌های هوشمند تعیین موقعیت ماهواره‌ای است که با طراحی و امکانات منحصر بفرد خود در کلیه پروژه‌های نقشه‌برداری کاربرد داشته و از آخرین تکنولوژی‌های روز در آن استفاده شده است. گیرنده Matrix Ultra مجهز به کلیه امکانات سخت‌افزاری و نرم‌افزاری مانند ماژول WiFi، بلوتوث، رادیو داخلی قدرتمند، نمایشگر دیجیتال می‌باشد و همچنین با پشتیبانی از تکنولوژی پیاده سازی با AR ، اندازه‌گیری لیزری و دوربین فتوگرامتری کارایی شما را به طور چشم‌گیری افزایش می‌دهد. استفاده از این گیرنده در سخت‌ترین شرایط، دقت و صحت را برای شما تضمین می‌کند.

نمایش داده‌های چندبعدی روی نمایشگر

گیرنده Matrix Ultra دارای یک نمایشگر 1.3 اینچی با کیفیت HD، روشنایی بالا به میزان  cd/m² 300 و وضوح تصویر 240×240 پیکسل است. این نمایشگر امکان مشاهده لحظه‌ای مختصات، وضعیت دقت، تعداد ماهواره‌ها و سایر داده‌ها را حتی در زیر نور مستقیم خورشید فراهم می‌کند. همچنین نرخ به‌روزرسانی مختصات در کمتر از یک ثانیه، عملکرد بی‌وقفه این گیرنده را در پروژه‌ها تضمین می‌کند.

دوربین جانبی – ماژول فتوگرامتری

سیستم سنسور دوگانه RGB/IR به‌صورت هم‌زمان تصاویر را ثبت می‌کند و با نگاشت مستقیم پیکسل به موقعیت، عملیات ژئوتگ کردن را با دقت سانتی‌متری (2 ± سانتی‌متر) به صورت آنی انجام می‌دهد.

دوربین تحتانی – پیاده‌سازی با AR

مجهز به نمایش هم‌زمان به‌صورت واقعیت افزوده (AR) روی زمین، با زاویه دید 84 درجه بدون اعوجاج و دارای تصویر RTK با نرخ 30 فریم بر ثانیه، برای پیاده‌سازی با دقت میلی‌متری.

ماژول اندازه‌گیری لیزری

این گیرنده دارای لیزر کلاس 3A ایمن برای چشم و قابلیت اندازه‌گیری بدون نیاز به رفلکتور است. این سیستم امکان برداشت پیوسته موقعیت در حین حرکت را با نرخ نمونه‌برداری بالا فراهم می‌کند و برای جمع‌آوری سریع داده‌های مکانی بسیار مناسب است.

کارایی فوق‌العاده باتری – تعریف جدیدی از استانداردها

گیرنده Matrix Ultraبه یک باتری لیتیوم-پلیمری ماژولار با ظرفیت 7000 میلی‌آمپر ساعت و راندمان تبدیل انرژی% 98.5مجهز است که عملکرد بی‌رقیب و دوام بالایی را فراهم می‌کند. این باتری امکان 20 ساعت کار در حالت Rover برای برداشت RTK و 6 ساعت کار در حالت Base برای ارسال تصحیحات رادیویی با توان کامل(2 وات ) را فراهم می‌سازد. این سیستم دارای فناوری هوشمند بهینه‌سازی مصرف انرژی با توازن بار واقعی بین اجزای کلیدی است و مصرف انرژی را بر اساس شرایط ماهواره و رادیو به‌طور خودکار تنظیم می‌کند.

سیستم باتری ماژولار اختیاری 27000 میلی‌آمپر ساعت – منبع تغذیه پایدار برای عملیات‌های حیاتی میدانی

این ماژول باتری لیتیومی با ظرفیت بالا، برای عملیات میدانی بدون وقفه طراحی شده است. هر باتری تا 80 ساعت عملکرد پیوسته Rover را تضمین می‌کند و با ظرفیت داخلی دستگاه ترکیب می‌شود تا یک سیستم بدون خاموشی ایجاد کند. این ویژگی فوق‌العاده، استانداردهای منبع تغذیه انرژی در پروژه‌های عظیم را متحول می‌سازد.

طراحی هوشمند متوازن بین توان و عملکرد دستگاه

گیرنده Matrix Ultra دارای یک ماژول رادیویی2 وات با بازدهی بالا است که تعادل فوق‌العاده‌ای بین مصرف انرژی و برد ارتباطی فراهم می‌کند. با تنظیم توان ارسال داینامیک ، کیفیت سیگنال بالا و مصرف انرژی بهینه، این دستگاه در عملیات‌های مختلف، بهترین کارایی را از نظر انرژی نسبت به عملکرد (EPE) ارائه می‌دهد.

مشخصات اصلی

تعداد کانال

1408

Hot start

<15s

Cold start

<60s

دقت نمایش زمان

20ns

مدت زمان شروع اولیه RTK

<5s

ضریب اطمینان

بیشتر از 99.99%

مدت زمان اتصال مجدد

< 1s

نرخ دریافت اطلاعات

1Hz-50Hz

سیگنال‌های ماهواره‌ای

GPS

L1 C/A, L2C, L2P, L5

GLONASS

L1,L2

BEIDOU

B1, B2, B3, B1C, B2a, B2b

GALILEO

E1/E5a/E5b/E6

QZSS

L1/L2/L5/L6

SBAS

L1, L5

IRNSS

L5

مشخصات فیزیکی

جنس بدنه

آلیاژ منیزیم

ابعاد

149*149*111 mm

وزن

1.02 kg>

محدوده دمای عملیاتی

40- تا 75+ درجه سانتیگراد

محدوده دمای ذخیره سازی

55- تا 85+ درجه سانتیگراد

ضربه

مقاوم در برابر افتادن از ارتفاع 2 متری بر روی سطح بتنی

لرزه

MIL-STD-810G

رطوبت

100%, non-condensing

استاندارد IP

IP67 مقاومت در برابر گرد غبار، مقاوم در برابر غوطه ور شدن در عمق یک متری به مدت 30 دقیقه

دقت تعیین موقعیت

CODE DIFFERENTIAL GNSS POSITIONING

Horizontal:(0.25m+1ppm)RMS , Vertical: (0.50m+1ppm) RMS

استاتیک

Horizontal: ±(2.5mm + 0.5ppm)RMS , Vertical: ±(5mm + 0.5ppm)RMS

RTK تک بیس لاین کمتر از30 کیلومتر

Horizontal: ±(8mm + 1ppm ) RMS , Vertical: ±(15mm + 1ppm) RMS

NETWORK RTK

Horizontal: ±(8mm + 0.5ppm)RMS , Vertical: ±(15mm + 0.5ppm)RMS

برداشت لیزری

1سانتی متر + 5 میلی متربه ازای هر متر از عارضه (زاویه تیلت کمتر از 30 درجه )

تیلت سنسور

IMU

4 بعدی با امکان راه اندازی در 3 ثانیه

ارتباطات وذخیره سازی داده خام

LEMO port (5pin)

قابلیت اتصال به منبع تغذیه خارجی، قابلیت ارتباط با رادیو خارجی و پورت کنترل سریال

USB Type-C port

دانلود داده خام/ شارژ باطری

محل قرارگیری سیمکارت

پشتیبانی از Nano-SIM

پورت آنتن

رابط آنتن رادیویی

WiFi

802.11b\g Standard, access point & client mode , امکان دسترسی به نقطه اتصال به منظور ارسال تصحیحات

بلوتوث

Bluetooth 5.2 Classical/BLE Proprietary double-mode

فرمت داده

RTCM2x, RTCM3x, CMR & CMR+, sCMRx

حافظه داخلی

64GB با قابلیت بازنویسی حافظه, امکان ذخیره دیتا به مدت 4 سال با نرخ ذخیره سازی 5 ثانیه

ماژول سیمکارت

Integrated full frequency multi band 4G modem, supports WCDMA/CDMA2000/TDD-LTE/FDD-LTE

WEBUI

پشتیبانی از تنظیمات WEBUI

رادیو داخلی

توان ارسال اطلاعات

2W فرستنده و گیرنده

محدوده فرکانس

410MHz-470MHz

پروتکل

Alpha Talk15/TRIMTALK 450S /SOUTH/Satel/PCC-EOT

منبع تغذیه

ظرفیت باتری

باتری لیتیوم یون داخلی با ظرفیت 7000mAh

ولتاژ باتری

7.4V

باتری

ورودی 9 تا 24 ولت DC از منبع خارجی

عمر باتری

Rover mode: 20 ساعت Base mode: 6ساعت Static mode:24 ساعت

سیستم کاربری

سیستم عامل

LINUX OS

کنترلرهای قابل پشتیبانی

تمام دستگاه‌های اندرویدی با نرم افزار مربوطه

رابط صوتی

رابط صوتی هوشمند

طراحی

دکمه

کلید Functional, کلید روشن / خاموش

عملکرد تیلت

محدوده عملکرد

0-120°

System Config

سیستم عامل

LINUX OS

نمایشگر

نوع صفحه نمایش

1.3 inch – با رزولوشن240*240

بیشتر

L-Band

E6B(HAS),(BDSPPP)B2b

SBAS

معمولا کمتر از 5 متر

دقت فتوگرامتری

2~4 cm (10m, normal lighting conditions)

نرخ بروز رسانی IMU

Hz 400

دقت برداشت با IMU

120̊ کمتر از 2.5 سانتی متر در

پشتیبانی از

USB Type-C fast chharging

راهکار افزایش طول عمر باتری

27000mAH ( اختیاری )

Visual Camera

دوربین 2 مگاپیکسلی با Global shutter

AR Camera

5MP

زاویه دید

زاویه دید 84 درجه ای
